بخش 4 – برداشتن هارد و تمیز کردن چسب زیر ic هارد

امتیاز 3.00 ( 2 رای )

برداشتن هارد و تمیز کردن چسب زیر ic هارد



برداشتن هارد و تمیز کردن چسب زیر ic



اولین قدم برای تعویض هارد . برداشتن هارد از روی برد میباشد.

برای برداشتن بدون مشکل هارد. ابتدا هیتر را روی دما و باد مناسب تنظیم کنید.

بدلیل استفاده از چسب در زیر هارد . اگر میزان حرارت یا زمان حرارت دهی کم باشد موجب کنده شدن پایه های روی برد میشود.

از آنسو اگر میزان حرارت یا زمان حرارت دادن زیاد باشد موجب آسیب ب برد و سایر قطعات میشود.

برای اینکه به حرارت و شدت باد مناسب برسید پیشنهاد می کنیم روی تعدادی برد اوراقی تست بگیرید و هارد را از روی برد اوراقی بردارید تا زمان و حرارت مناسب را بدست بیاورید .

قبل از برداشتن هارد چسب های اطراف هارد را یک مقدار با هیتر گرم کنید و چسب را با ابزار مناسب بتراشید .

البته مراقب باشید که برد را خراش نداده و به برد آسیب نزنید.

روی سی پی یو و آیسی های چسبی اطراف هارد محافظ گذاشته و هارد را حرارت دهید.

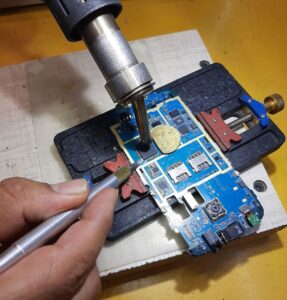

وقتی حرارت به اندازه لازم رسید نوک ابزار را زیر آیسی ببرید و هارد را جدا کنید .

سپس چسب اطراف پایه ها را بتراشید و قلع های اضافی را با سیم قلع کش بردارید





برداشتن هارد و تمیز کردن چسب زیر ic هارد

سطح زیر آیسی باید کاملا صاف و صیقلی شود .

سپس هارد رو طبق روش هایی که در پست های بعدی خواهیم گفت پروگرام کنید و روی برد نصب کنید .

در این مرحله اگر پایه ای کنده شد زیاد نگران نباشید اولویت شما روی این باشد که حرارت زیاد به برد ندهید .

اگر حرارت کمتر باشه و پایه ای کنده شود قابل حل میباشد.

ولی حرارت زیاد که لایه های برد را خراب کند راه چاره نداره.

در بخش بعد پایه های انواع هارد ها را معرفی می کنیم

و خواهید دید معمولاً پایه هایی که بعد از برداشتن آی سی کنده میشود پایه های خالی هستند

و کنده شدنشان هیچ نگرانی نداره

حتی اگر پایه های مهمی باشند مشکلی ندارند

چرا که از هر پایه تعدادی دیگر هم روی برد هست که وجود یکی از اینها برای روشن کردن گوشی کفایت میکند .

پایه های کنده شده هم ک ضروری باشند. را طبق روشی ک در پست های بعد خواهیم گفت میتوان سیم کشید و ترمیم کرد.



برداشتن هارد و تمیز کردن چسب زیر ic هارد

تعویض هارد گوشی های هوشمند تنها برداشتن هارد خراب و جایگزینی یک هارد سالم نیست. هر چند هم اینکار نیاز ب مهارت و دقت بسیار زیادی دارد . ک اگر بدرستی انجام نشود موجب صدمه جبران ناپذیر ب برد گوشی خواهد شد .

بدلیل استفاده از چسب در زیر هارد . اگر میزان حرارت یا زمان حرارت دهی کم باشد موجب کنده شدن پایه های روی برد میشود.

از آنسو اگر میزان حرارت یا زمان حرارت دادن زیاد باشد موجب آسیب ب برد و سایر قطعات میشود.

ولی نکته مهمتر این است که هارد باید به صورت صحیح پروگرام شود تا بتواند گوشی را روشن کند . پروگرام صحیح شامل موارد زیادی می شود . ابتدا باید یک هارد مناسب را برای گوشی انتخاب کرد . هاردهای با شکل پایه مشابه کافی نیست . باید ورژن هارد و خیلی از موارد دیگر را مد نظر داشت . مورد دوم دانستن cid صحیح می باشد که باید روی هارد رایت شود . سپس باید سایز ها را به مقدار لازم تغییر دهیم و بوت کانفیگ را رایت کنیم . رایت دامپ هم باید به درستی انجام شود . و داشتن دامپ تست شده بسیار مهم است .



در پست زیر روش تشخیص خرابی هارد را آموزش دادیم

نحوه تشخیص خرابی هارد



در ویدئو زیر می توانید مراحل کار را مشاهده بفرمائید
