شناخت و بررسی انواع حافظه در گوشیهای هوشمند

شناخت و بررسی انواع هارد



شناخت و بررسی انواع هارد



emmc یک کارت حافظه استاندارد مورد استفاده برای ذخیره سازی حالت جامد می باشد.

eMMC مخفف Embedded MultiMediaCard و به معنی کارت حافظه مالتی مدیای داخلی است.

eMMC حافظه های داخلی که از نوع حافظه های نسل پنجم می باشند و قابل برنامه ریزی هستند.

منظور از داخلی این است که این نوع حافظه مستقیم روی برد نصب میشود و به عبارتی حافظه داخلی است نه حافظه خارجی و قابل جدا شدن (قابل جدا شدن مثل کارت حافظه یا مموری کارت)

ویژگی خاص eMMC به کنترلر آن مربوط می شود که اجازه بوت کردن سیستم عامل را می دهد .

اغلب همکاران به جای اسم حافظه به اشتباه از کلمه هارد استفاده میکنند. که ما هم در این سایت از اصطلاح رایج استفاده میکنیم.

در کل ، گوشی ها و تبلت ها دارای سه نوع حافظه می باشند:

1- حافظه RAM

2- حافظه داخلی ( UFS و eMMC )

3- حافظه خارجی (کارت حافظه)

که ما در این بخش به توضیح انواع حافظه داخلی ( UFS و eMMC ) می پردازیم.



حافظه های داخلی ابتدا با EMMC معرفی شدند .

سپس نسل بعدی آنها یعنی UFS معرفی شد .

که در پست زیر در مورد آن توضیح دادیم.

هاردهای ufs

برای تشخیص  ظاهری هاردهای EMMC از UFS میتوانید از نوشته های روی هارد استفاده کنید.



شناخت و بررسی انواع هاردشناخت و بررسی انواع هارد





طبق تصویر اگر کلمه سوم U باشد . هارد UFS است.

و اگر M باشد . هارد EMMC میباشد.



کلمه SEC و شروع نام هارد با K نشان دهنده این است که هارد سامسونگ است.

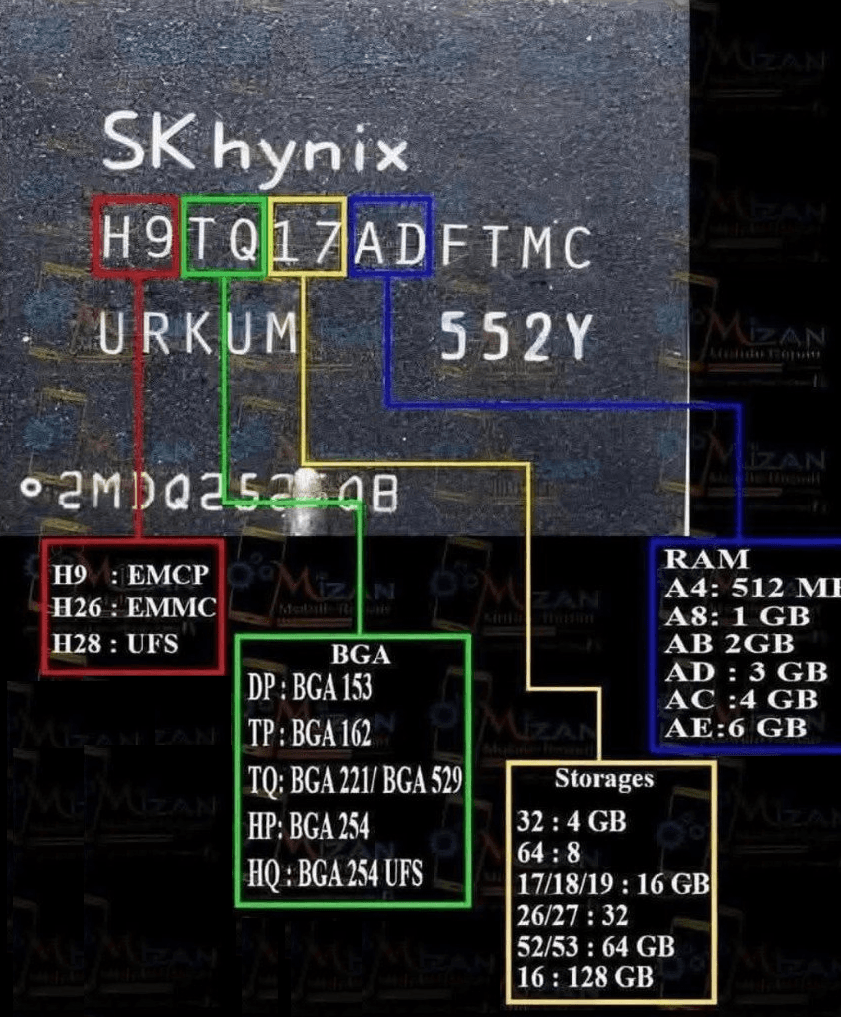

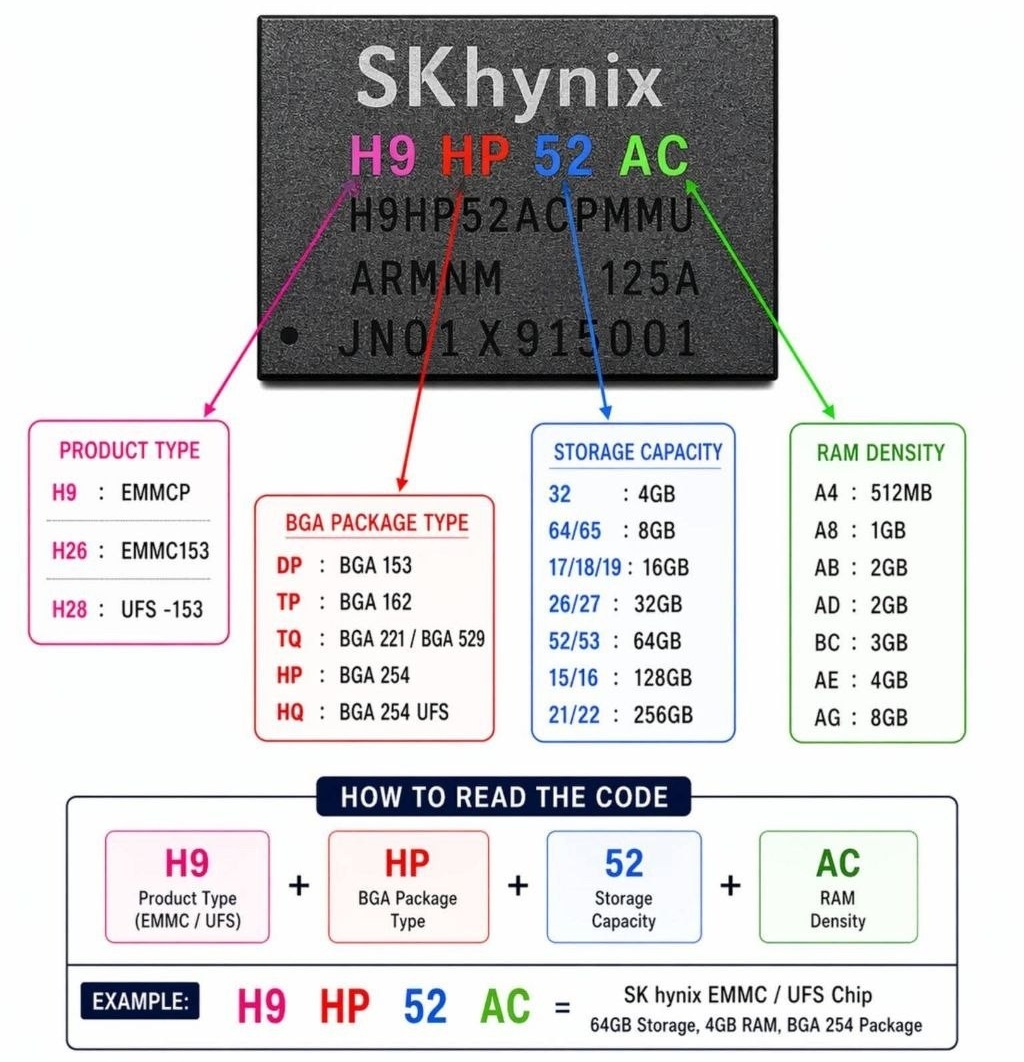

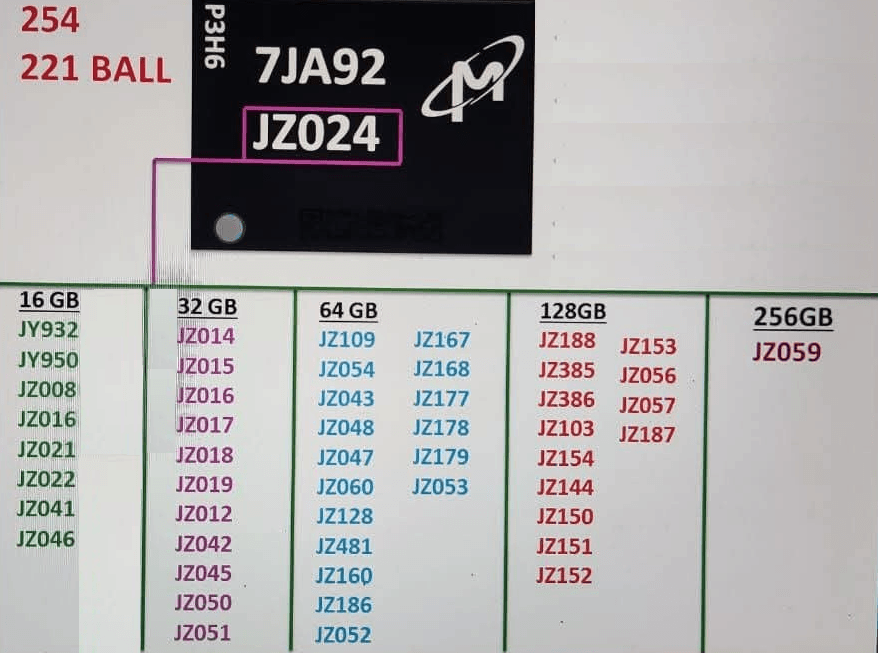

طبق تصاویر بالا میتوانید از بقیه حروف و اعداد ، به حجم هارد ، ورژن هارد ، میزان رم و … پی ببرید.



در برخی از آی سی های هارد علاوه بر تراشه eMMC یک تراشه حافظه موقت RAM هم در داخل آن قرار گرفته است.

این تراشه ها eMCP نام دارند .

برای مثال هاردهای سامسونگ که با پارت نامبر KL شروع می شوند EMMC هستند

و هاردهایی که با پارت نامبر KM شروع می شوند EMCP هستند.

اگر یک آی سی eMMC را در روی یک مادربردی که به آی سی eMCP نیاز دارد (حتی با ظرفیت و تعداد پایه مشابه ) قرار دهیم دستگاه روشن نخواهد شد.

هاردها از نظر پایه دارای انواع مختلفی هستند ک در ادامه سه مدل پر کاربرد را شرح میدهیم.





شناخت و بررسی انواع هارد



BGA 153

این نوع حافظه ها دارای 153 پایه می باشند که عدد 153 هم نمایان گر تعدا پایه ها است.

از این مدل هارد نوع ufs هم ساخته شده ک نباید اشتباه گرفت.





شناخت و بررسی انواع هارد

BGA 162

این نوع حافظه ها دارای 162 پایه می باشند.

این مدل بیشتر در گوشی های قدیمیتر مثل HUAWEI G610  G730  Y600 مورد استفاده قرار میگرفت .

که بدلیل کیفیت پایین دارای خرابی زیادی بودند و دیگر در گوشیهای جدید مورد استفاده قرار نمیگیرد.



شناخت و بررسی انواع هارد

BGA 221

این نوع از حافظه ها دارای 221 پایه بوده

و در گوشیهای میان رده استفاده میشود.





شناخت و بررسی انواع هارد



BGA 254

این نوع از حافظه ها دارای 254 پایه بوده

و در گوشیهای جدید استفاده میشود.

این تراشه بجز هارد ، دارای حافظه رم هم میباشد .

و در واقع eMCP هست .



شناخت و بررسی انواع هارد



شناخت و بررسی انواع هارد


در تصاویر بالا نامگذاری پایه ها را مشاهده کردید .

در جدول پایین توضیحات هر پایه را میتوانید ببینید .

۱- vcc تامین ولتاژ اصلی مورد نیاز هارد

۲- vcq فعال ساز هارد

۳- clk تامین پالس مورد نیاز برای کار کردن هارد

۴- cmd قرار دادن وضعیت هارد در حالت رایت دیتا و آدرس

۵- data0 انتقال دیتا و آدرس که ۸ پایه زیر را شامل میشود و هیچ پایه مشترکی ندارند

۶- data1

۷- data2

۸- data3

۹- data4

۱۰- data5

۱۱- data6

۱۲- data7

پس هر هارد ۱۲ پایه اصلی دارد.

برای تعویض هارد این ۱۲ پایه سالم باشد کافی است.

معمولاً پایه هایی که بعد از برداشتن آی سی کنده میشوند پایه های خالی هستند.

و کنده شدنشان هیچ نگرانی ندارد.

حتی اگر پایه های مهمی باشند هم مشکلی ندارد . چرا که از هر پایه تعدادی دیگر هم روی برد هست که وجود یکی از اینها برای روشن کردن گوشی کفایت میکند .

پایه های کنده شده هم که ضروری باشند. را طبق روشی که در پست های بعد خواهیم گفت میتوان سیم کشید و ترمیم کرد.



شناخت و بررسی انواع هارد





سایر آموزش های تعویض هارد را از لینک زیر میتوانید مشاهده بفرمائید.

آموزش رایگان تعویض هارد




در ویدئو زیر می توانید توضیحات بیشتر را مشاهده بفرمائید.
